泵用非接觸式密封簡介
時間：2012/2/22 來源：浙江揚子江泵業有限公司
|
密封類型 |
簡 圖 |
使用場合 |
特點與應用 | ||
|
往復 |
旋轉 | ||||
|
非
接
觸
式
密
封 |
磁
流
體
密
封 |
 |
|
● |
微小磁性顆粒如Fe3O4懸浮在載流體上，如甘油，得到的磁流體填充在密封腔內。殼體采用非磁性材料，轉軸用磁性材料制成。磁鐵兩側的磁極和轉軸構成磁路。磁極尖端磁通密度大，磁場強度高，磁流體集中而形成磁流體圓形環，起到密封作用，能達到無泄漏、無磨損，不需要外瓿潤滑系統、軸的糖摩要求不高用于高速運轉(如撓性軸)、高真空、溫度不高的條件下 |
|

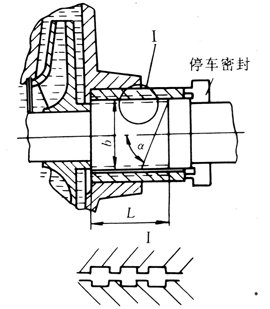

螺
旋
密
封 |
 |
|
● |
結構簡單，制造、安裝精度要求不高，維護方便，使用壽命長，但需使螺旋方向與軸的旋轉方向相反
適用于壓力小于1～2MPa的低壓
條件，線速度小于30m／s的條件下的高粘度介質，但必須設置停車密封 | |
|
迷
宮
螺
旋
密
封 |
 |
|
● |
與螺旋密封不同之處是軸套加工成螺紋，且與軸的螺紋旋向相反。當軸旋轉時，液體在螺旋間增加紊流摩擦，從而提高了密封能力。密封效果比螺旋密封好
目前已用于常減壓裝置中的常壓蒸餾重油泵上 | |
|
噴
射
密
封 |
 |
|
● |
在泵的出口處引出流體高速通過噴射器，將密封腔內泄漏的流體吸入泵的入口處，達到密封的目的，但需設停泵密封裝置
結構簡單、制造、安裝方便，密封效果好，但容積效率低
適用于無固體顆粒、低溫、低壓、腐蝕性介質 | |
|
浮 動 環 密 封 |
 |
|
● |
浮動環可以在軸上徑向浮動。軸向密封靠浮動環與軸的狹窄徑向間隙產生節流；徑向密封靠浮動環與軸上浮動套貼合(依靠壓力或彈簧力)而達到
結構簡單，但密封效果差。適用于壓力高(10MPa)、轉速高(10000-20000r／min)的水泵 | |
