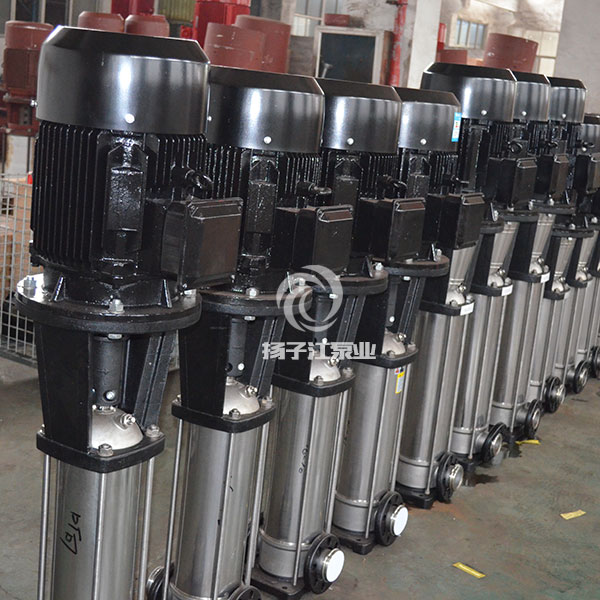

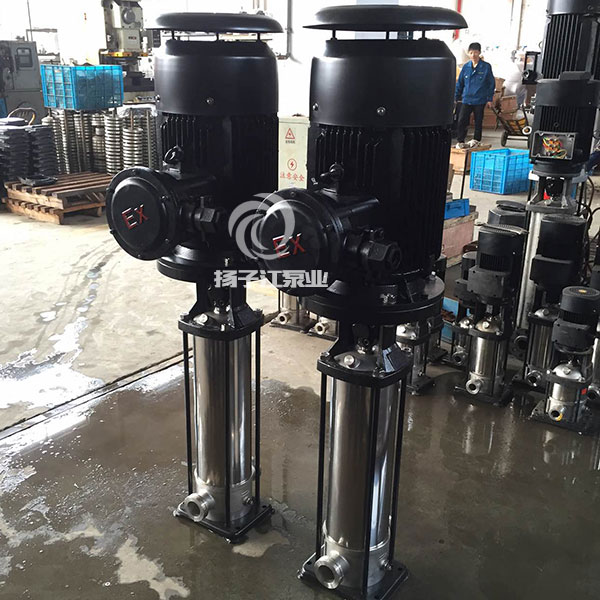

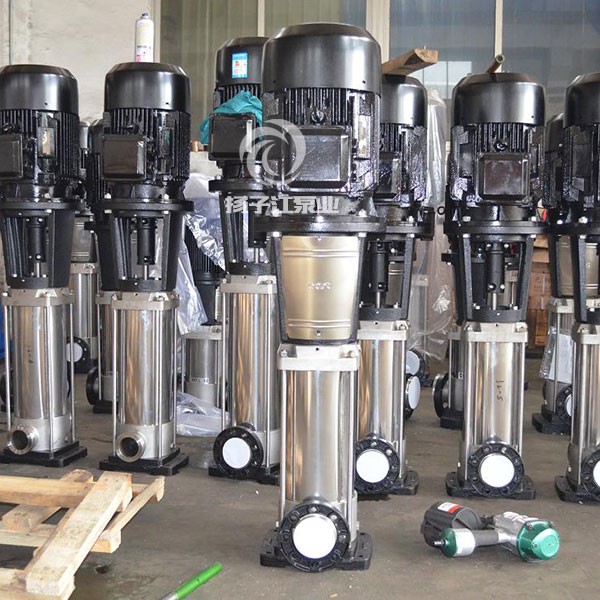

CDLF型立式不銹鋼多級離心泵
流量：1-22m3/h；
揚程：6-232m；
功率：0.37-15kw；
轉速：2900r/min；
口徑：φ25-φ50；
溫度范圍：-15℃-+120℃；
目錄
CDLF型立式不銹鋼多級離心泵產品簡介
CDLF立式不銹鋼輕型多級泵是采用國際先進技術制造而成，其大優點是采用先進水力模型設計，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

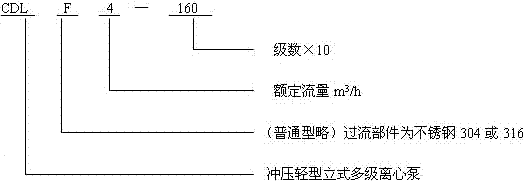

CDLF型立式不銹鋼多級離心泵型號意義
CDLF型立式不銹鋼多級離心泵性能范圍
流量：1-22m3/h；
揚程：6-232m；
功率：0.37-15kw；
轉速：2900r/min；
口徑：φ25-φ50；
溫度范圍：-15℃-+120℃；
CDLF型立式不銹鋼多級離心泵產品特點
1、進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
CDLF型立式不銹鋼多級離心泵輸送介質
1、稀薄、清潔、不含固體顆�；蚶w維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。
CDLF型立式不銹鋼多級離心泵產品用途
供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。
CDLF型立式不銹鋼多級離心泵結構圖
|
|
序號 |
部件名稱 |
序號 |
部件名稱 |
|
1 |
電機 |
5 |
中間腔體 |
|
|
2 |
機架 |
6 |
底板 |
|
|
3 |
軸 |
7 |
泵體 |
|
|
4 |
葉輪 |
8 |
機械密封 |
CDLF型立式不銹鋼多級離心泵性能參數
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必須汽蝕余量 |
高度 |
重量 |
|
25CDLF2-20 |
2 |
15 |
72 |
2900 |
0.37 |
1.8 |
445 |
20 |
|
25CDLF2-30 |
2 |
22 |
72 |
2900 |
0.37 |
1.8 |
463 |
20 |
|
25CDLF2-40 |
2 |
30 |
72 |
2900 |
0.55 |
1.8 |
481 |
20 |
|
25CDLF2-50 |
2 |
37 |
72 |
2900 |
0.55 |
1.8 |
499 |
20 |
|
25CDLF2-60 |
2 |
45 |
74 |
2900 |
0.75 |
1.8 |
522 |
20 |
|
25CDLF2-70 |
2 |
52 |
74 |
2900 |
0.75 |
1.8 |
540 |
25 |
|
25CDLF2-80 |
2 |
60 |
74 |
2900 |
1.1 |
1.8 |
548 |
25 |
|
25CDLF2-90 |
2 |
67 |
76 |
2900 |
1.1 |
1.8 |
596 |
25 |
|
25CDLF2-100 |
2 |
75 |
76 |
2900 |
1.1 |
1.8 |
614 |
30 |
|
25CDLF2-110 |
2 |
82 |
76 |
2900 |
1.1 |
1.8 |
632 |
30 |
|
25CDLF2-120 |
2 |
90 |
76 |
2900 |
1.5 |
1.8 |
650 |
30 |
|
25CDLF2-130 |
2 |
97 |
82 |
2900 |
1.5 |
1.8 |
685 |
35 |
|
25CDLF2-140 |
2 |
105 |
82 |
2900 |
1.5 |
1.8 |
703 |
35 |
|
25CDLF2-150 |
2 |
112 |
82 |
2900 |
1.5 |
1.8 |
721 |
35 |
|
25CDLF2-160 |
2 |
120 |
82 |
2900 |
1.5 |
1.8 |
759 |
35 |
|
25CDLF2-170 |
2 |
127 |
82 |
2900 |
1.5 |
1.8 |
777 |
40 |
|
25CDLF2-180 |
2 |
135 |
84 |
2900 |
2.2 |
1.8 |
795 |
40 |
|
25CDLF2-190 |
2 |
142 |
84 |
2900 |
2.2 |
1.8 |
813 |
40 |
|
25CDLF2-200 |
2 |
150 |
84 |
2900 |
2.2 |
1.8 |
831 |
40 |
|
25CDLF2-210 |
2 |
157 |
84 |
2900 |
2.2 |
1.8 |
849 |
40 |
|
25CDLF2-220 |
2 |
165 |
84 |
2900 |
2.2 |
1.8 |
867 |
45 |
|
25CDLF2-230 |
2 |
172 |
84 |
2900 |
3 |
1.5 |
918 |
45 |
|
25CDLF2-240 |
2 |
180 |
84 |
2900 |
3 |
1.8 |
936 |
45 |
|
25CDLF2-250 |
2 |
187 |
84 |
2900 |
3 |
1.8 |
945 |
50 |
|
25CDLF2-260 |
2 |
195 |
86 |
2900 |
3 |
1.8 |
972 |
50 |
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必須汽蝕余量 |
高度 |
重量 |
|
32CDLF4-20 |
4 |
16 |
72 |
2900 |
0.37 |
1.8 |
460 |
20 |
|
32CDLF4-30 |
4 |
24 |
72 |
2900 |
0.55 |
1.8 |
490 |
20 |
|
32CDLF4-40 |
4 |
32 |
74 |
2900 |
0.75 |
1.8 |
520 |
20 |
|
32CDLF4-50 |
4 |
40 |
76 |
2900 |
1.1 |
1.8 |
570 |
20 |
|
32CDLF4-60 |
4 |
48 |
76 |
2900 |
1.1 |
1.8 |
595 |
20 |
|
32CDLF4-70 |
4 |
56 |
76 |
2900 |
1.5 |
1.8 |
640 |
25 |
|
32CDLF4-80 |
4 |
64 |
82 |
2900 |
1.5 |
1.8 |
665 |
25 |
|
32CDLF4-90 |
4 |
72 |
82 |
2900 |
2.2 |
1.8 |
715 |
30 |
|
32CDLF4-100 |
4 |
80 |
84 |
2900 |
2.2 |
1.8 |
740 |
30 |
|
32CDLF4-110 |
4 |
88 |
84 |
2900 |
2.2 |
1.8 |
765 |
30 |
|
32CDLF4-120 |
4 |
96 |
84 |
2900 |
2.2 |
1.8 |
795 |
30 |
|
32CDLF4-130 |
4 |
104 |
84 |
2900 |
3 |
1.8 |
860 |
35 |
|
32CDLF4-140 |
4 |
112 |
84 |
2900 |
3 |
1.8 |
885 |
35 |
|
32CDLF4-150 |
4 |
120 |
84 |
2900 |
3 |
1.8 |
910 |
35 |
|
32CDLF4-160 |
4 |
128 |
86 |
2900 |
3 |
1.8 |
935 |
35 |
|
32CDLF4-170 |
4 |
136 |
86 |
2900 |
4 |
1.8 |
1000 |
40 |
|
32CDLF4-180 |
4 |
144 |
86 |
2900 |
4 |
1.8 |
1025 |
40 |
|
32CDLF4-190 |
4 |
152 |
87 |
2900 |
4 |
1.8 |
1050 |
40 |
|
32CDLF4-200 |
4 |
160 |
87 |
2900 |
4 |
1.8 |
1075 |
40 |
|
32CDLF4-210 |
4 |
168 |
87 |
2900 |
4 |
1.8 |
1100 |
45 |
|
32CDLF4-220 |
4 |
176 |
87 |
2900 |
4 |
1.8 |
1130 |
45 |
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必須汽蝕余量 |
高度 |
重量 |
|
40CDLF8-20 |
8 |
18 |
74 |
2900 |
0.75 |
2.3 |
575 |
25 |
|
40CDLF8-30 |
8 |
27 |
76 |
2900 |
1.1 |
2.3 |
625 |
30 |
|
40CDLF8-40 |
8 |
36 |
82 |
2900 |
1.5 |
2.3 |
665 |
30 |
|
40CDLF8-50 |
8 |
45 |
84 |
2900 |
2.2 |
2.3 |
715 |
40 |
|
40CDLF8-60 |
8 |
54 |
84 |
2900 |
2.2 |
2.3 |
745 |
40 |
|
40CDLF8-70 |
8 |
63 |
84 |
2900 |
3 |
2.3 |
810 |
45 |
|
40CDLF8-80 |
8 |
72 |
86 |
2900 |
3 |
2.3 |
840 |
45 |
|
40CDLF8-90 |
8 |
81 |
86 |
2900 |
4 |
2.3 |
905 |
55 |
|
40CDLF8-100 |
8 |
90 |
87 |
2900 |
4 |
2.3 |
935 |
55 |
|
40CDLF8-110 |
8 |
99 |
87 |
2900 |
4 |
2.3 |
965 |
55 |
|
40CDLF8-120 |
8 |
108 |
87 |
2900 |
4 |
2.3 |
995 |
55 |
|
40CDLF8-130 |
8 |
117 |
87 |
2900 |
5.5 |
2.3 |
1100 |
80 |
|
40CDLF8-140 |
8 |
126 |
88.5 |
2900 |
5.5 |
2.3 |
1130 |
80 |
|
40CDLF8-150 |
8 |
135 |
88.5 |
2900 |
5.5 |
2.3 |
1160 |
80 |
|
40CDLF8-160 |
8 |
144 |
88.5 |
2900 |
5.5 |
2.3 |
1190 |
80 |
|
40CDLF8-170 |
8 |
153 |
88.5 |
2900 |
7.5 |
2.3 |
1220 |
90 |
|
40CDLF8-180 |
8 |
162 |
89 |
2900 |
7.5 |
2.3 |
1250 |
90 |
|
40CDLF8-190 |
8 |
171 |
89 |
2900 |
7.5 |
2.3 |
1280 |
90 |
|
40CDLF8-200 |
8 |
180 |
89 |
2900 |
7.5 |
2.3 |
1310 |
95 |
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必須汽蝕余量 |
高度 |
重量 |
|
50CDLF16-20 |
16 |
24 |
84 |
2900 |
2.2 |
4.6 |
665 |
40 |
|
50CDLF16-30 |
16 |
36 |
86 |
2900 |
3 |
4.6 |
745 |
50 |
|
50CDLF16-40 |
16 |
48 |
86 |
2900 |
4 |
4.6 |
825 |
55 |
|
50CDLF16-50 |
16 |
60 |
88.5 |
2900 |
5.5 |
4.6 |
945 |
70 |
|
50CDLF16-60 |
16 |
72 |
88.5 |
2900 |
5.5 |
4.6 |
990 |
75 |
|
50CDLF16-70 |
16 |
84 |
89 |
2900 |
7.5 |
4.6 |
1035 |
80 |
|
50CDLF16-80 |
16 |
96 |
89 |
2900 |
7.5 |
4.6 |
1080 |
80 |
|
50CDLF16-90 |
16 |
108 |
89 |
2900 |
11 |
4.6 |
1255 |
140 |
|
50CDLF16-100 |
16 |
120 |
92.5 |
2900 |
11 |
4.6 |
1310 |
140 |
|
50CDLF16-110 |
16 |
132 |
92.5 |
2900 |
11 |
4.6 |
1365 |
145 |
|
50CDLF16-120 |
16 |
144 |
92.5 |
2900 |
11 |
4.6 |
1420 |
145 |
|
50CDLF16-130 |
16 |
156 |
92.5 |
2900 |
15 |
4.6 |
1545 |
150 |
|
50CDLF16-140 |
16 |
168 |
92.5 |
2900 |
15 |
4.6 |
1600 |
165 |

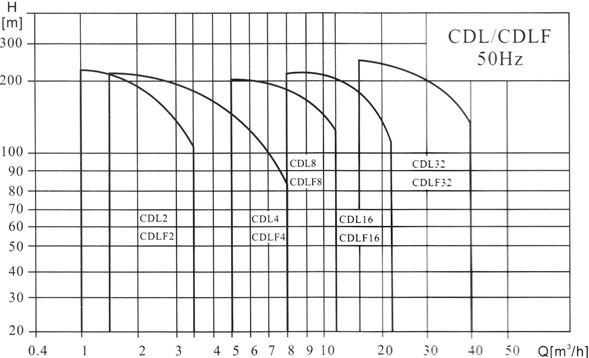

CDLF型立式不銹鋼多級離心泵性能圖譜
CDLF型立式不銹鋼多級離心泵安裝
1、CDLF型立式不銹鋼多級離心泵應于地面呈垂直安裝，安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。
2、為使泵可能產生的噪聲減至小，好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會(huì )影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當地支撐。
3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。
4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會(huì )或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。
5、排水閥關閉時，是禁止泵運轉的，因為這會(huì )引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有小量的液體流 過泵。放水管，例如，可與水箱連接。
6、QDL、QDLF輕型多級泵的小量。
CDLF型立式不銹鋼多級離心泵舉例
典型的高壓沖刷系統圖的例子。揚子江泵業推薦這一種如圖所示的安裝方法，用于那些不能保證有“小流量”通過泵的場合。
1、輕型多級泵的液流開關，將對泵提供保護，不使它在液流太小時，泵運轉產生高熱而損壞。
2、輕型多級泵的濾網，是為了在用以輸送輕微污染水的裝置中，保護液 流開關而裝設的。
注：在液流情況穩定以及能保證具有小流量的裝置中，上述措施是不需妥的。在有水錘危險的裝置中，總得在泵的出口邊裝上一只止回閥。切勿使用快速關閉閥，像快速關閉噴槍之類，因為這種噴槍能導致水錘。影響電動機與泵軸聯接，嚴重時會(huì )使泵軸斷裂。
CDLF型立式不銹鋼多級離心泵電氣連接
1、輕型多級泵在打開接線盒蓋以及除掉卸任何泵的零部件之前，一定要將電源關閉。電氣連接必須要由合格的電工按照當地法規進行。電動機接線盒必須與電源開關正確連接導線。操作電壓和頻率在銘牌上標出。注意所使用的電源要適合電動機。三相電動機必須連接到一只有保護功能的起動器上。
2、輕型多級泵的接線盒可以依次轉到90°停直在四個位置上。需要時，可用螺絲刀去掉聯軸器護板，但不要去掉聯軸器。旋出電動機固定在泵上的螺栓。轉動電機到所需的位置。再放上螺栓旋緊。重新裝上聯軸器護板，使它在泵頭的凹口內呈垂直對中。電氣連接應按照接線盒蓋內的線路圖來進行。
注：在輕型多級泵未充滿液體前，不要起動泵。
CDLF型立式不銹鋼多級離心泵發動起來
一、當輕型多級泵的液體水位高于泵進口的閉式系統或開式系統：
1、關閉排水隔離閥并旋松泵頭上的排氣螺釘。
2、請注意排氣口的方向，并要保證流出的水不會(huì )對人引起傷害或對電動機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引發的燙傷危險。
3、緩慢地打開吸水管上隔離閥，直到一股平穩的液流流出排氣閥為止。
4、輕型多級泵啟動時把排氣螺釘旋緊，把隔離閥完全打開。
二、當輕型多級泵的液體水位低于泵進口開式系統：
1、吸水管和泵必須先灌滿液體及排氣，然后再起動泵。
2、QDL2、4（QDLF2、4、8、16）
3、關閉排水隔離閥。將旁通閥對著止檔旋出少量見圖七。
4、取下灌注塞，從灌注口灌入液體，直至吸入管和泵完全充滿液體為止，將旁通閥重新旋緊。
5、輕型多級泵啟動時放回灌注塞，將它牢固地旋緊。
三、輕型多級泵啟動時檢查轉動方向：
1、在輕型多級泵未被灌滿液體之前，不要起動泵來檢查轉動方向。
2、在檢查電動機運轉方向時，不應拆卸聯軸器檢查。因為當聯軸器即經拿掉時，需要調整軸的位置。正確的轉動方向是由泵頭上或在電動機風扇蓋上的箭頭來表明。從風扇看過去，輕型多級泵應按逆時針?lè )较蜣D動。
