WFB不銹鋼碳鋼增強聚丙烯316不銹鋼防爆自控自吸泵結構圖

時間：2014/4/24 來源：浙江揚子江泵業有限公司

一、概述：

　　WFB系列無密封自控自吸泵是引進國外先進技術二次開發的新型產品。適用于含固體顆粒的液體、含油污水及不易產生泡沫的各種液體的輸送，實現“一次引流，終身自吸”，根據輸送介質不同，可采用不銹鋼、增強聚丙烯、碳鋼、鑄鐵等多種材料制造。廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。
二、特點：
　　1、采用液體動力密封形式，消除了傳統水泵的填料密封、機械密封易磨損、易滲漏的缺點，徹底杜絕了“跑、冒、滴、漏”現象，是替代各種潛水泵、潛污泵、液下泵的理想設備。
　　2、運行過程中密封無磨擦、無磨損，使用壽命是立式液下泵、潛水泵10倍以上。
　　3、引用真空泵抽氣原理，開機后，抽吸掉泵進口管路中的空氣，達到自吸目的，占地面積小，安裝使用方便。
　　4、進口管路可安裝空氣自控電磁閥，關機后自動消除泵內液體衡吸，實現“一次灌液，終身自吸”。
　　5、效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。
　　6、具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。
三、關于配套電機功率的說明：
　　為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。
　　A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標（選定型號的規定標準）；
　　B級工況條件是：連續運行，三項性能只需兩項達標；
　　C級工況條件是：間隔運行，三項性能只需一項達標；
四、型號意義：

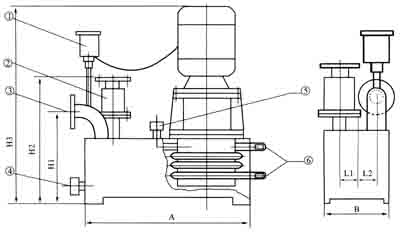

6型泵示意圖(長方型)

①電動空氣控制閥 ②出液口(帶逆止閥，本單位供) ③吸液口 ④放空口 ⑤加液口 ⑥熱源進出

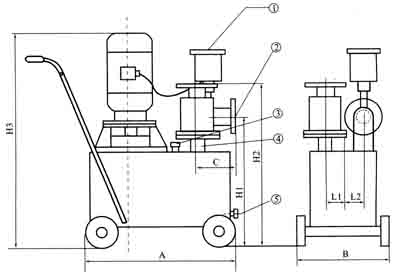

5型泵示意圖(推車型)

①電動空氣控制閥 ②吸液口 ③加液口 ④出液口(帶逆止閥，本單位供) ⑤放空口

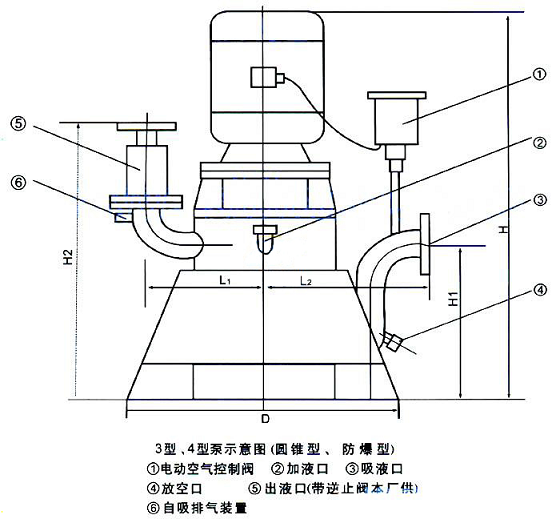

1、性能參數表中“類別代碼”欄的1-5含義：1型為長方形，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型。“材質符號”欄中C\PP\BXG\Mo2Ti\316L五組字母分別代表：Q235鋼、增強聚丙烯、不銹鋼（1Cr18Ni9Ti）等五種材質。

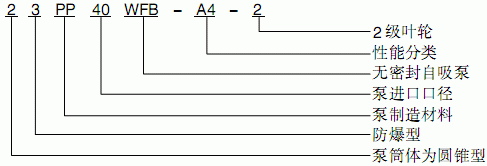

　　2、型號意義舉例：

　　3、完整的型號書寫方式。假設水泵的要求是：造型為推車移動型，材質為不銹鋼，吸液口徑為40mm,性能分類為A4。這臺水泵的完整型號為“5BXG40WFB-A4-2”。
　　假設水泵的要求是：造型為長方形防爆型，其它要求同上，這臺水泵的完整型號為“1.3BXG40WFB-A4-2”。
　　假設水泵的要求是：造型為圓錐型防爆型，其它要求同上，這臺水泵的完整型號為“2.4BXG40WFB-A4-2”。
　　4、法蘭采用中華人民共和國機械部標準制造。標準代號JB81-59;GB9115.3-88。非金屬材質水泵的法蘭壓力0.6MPa；金屬材質水泵的法蘭壓力1.0MPa。本廠水泵出廠時，進出液口各配一只反法蘭。

無密封自控自吸泵雙級泵體結構概述：
　　無密封自控自吸泵有單級泵體和雙級泵體兩種形式。對揚程高于50米，采用多級泵體，多級葉輪設計。提高水泵效率，保證滿足客戶要求。
　　無密封自控自吸泵轉子跟電機聯接有兩種形式。一種水泵轉子部分直接跟電機相連，一種水泵轉子通過聯軸器形式跟電機相連。采用聯軸器聯接，便于水泵拆卸和維修保養。
