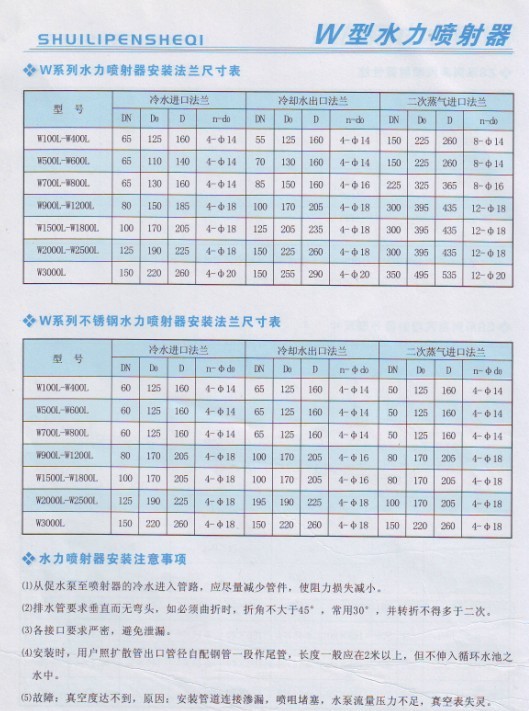

水力噴射器進出口法蘭尺寸及配套多級離心泵型號選擇

時間：2013/6/8 來源：浙江揚子江泵業有限公司

水力噴射器產品概述

W－系列水力噴射器是一種具有抽真空、冷凝、排水等三種有效功能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出。聚合在一個焦點上，由于噴射水流速度較高，于是周?chē)纬韶搲菏蛊魇覂犬a(chǎn)生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水,小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速?lài)娚涞乃飨嗷ツΣ�，混合與擠壓，通過擴壓管被排除，使室內形成更高的真空。

水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水，真空蒸發，真空過濾，真空結晶,干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較小，品種亦不齊全，為此，我單位近年來不斷改進設計，采用多噴咀與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，完善與提高了其工作性能，因此具有一定的先進性，是真空冷凝設備的一種革新，深受各地用戶單位的歡迎。

水力噴射器性能參數表

型號	蒸發量	真空度毫米泵柱	噴嘴	揚程	流量	配套多級離心泵
型號	立升/小時	Mpa	只	米	立方	配套多級離心泵
W100	100	680-720	3	45	18	50D8*5
W200	200	680-720	3	45	18	50D8*5
W300	300	680-720	3	45	18	50D8*5
W400	400	680-720	4	45	18	50D8*6
W500	500	680-720	4	45	32	80D-12*4
W600	600	680-720	7	45	32	80D-12*4
W700	700	680-720	7	45	32	80D-12*4
W800	800	680-720	7	45	32	80D-12*5
W900	900	680-720	6	50	32	80D-12*5
W1000	1000	680-720	6	50	32	80D-12*5
W1200	1200	680-680	6	50	32	80D-12*6
W1500	1500	680-680	7	50	108	125D-25*2
W1800	1800	680-680	7	50	108	125D-25*2
W2000	2000	680-680	7	50	108	125D-25*2
W2500	2500	680-680	7	50	108	125D-25*3
W3000	3000	680-680	12	50	108	125D-25*4

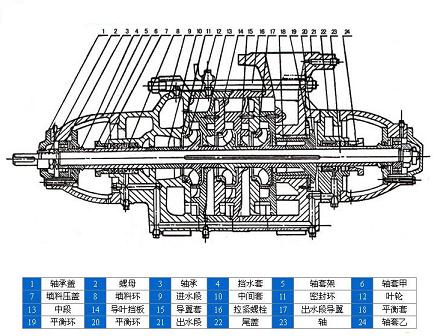

配套D型多級離心泵產品概述：

　　D型泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為19－245.7m，流量為18至162m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
