臥式軸流泵強制循環泵工作原圖及剖面圖

時間：2013/1/28 來源：浙江揚子江泵業有限公司

一、概述

1.適用范圍：本公司生產FJX現已用于：隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。

2.安裝位置：地面基礎（可根據用戶需要配置彈性支座）直接懸掛于蒸發器上。

3.泵形式：臥式

4.傳動方式：直連傳動、皮帶傳送、液力偶合、萬向節傳動。

5.密封結構：組合式機械密封、填料密封。

6.泵體制造方式：鑄造、焊接。

7.性能范圍：

流量范圍：300～23000m3/h
揚程范圍：2～12m
工作壓力：≤0.6MPa
工作溫度：≤170℃
泵體結構：鑄造或鋼板焊接。
過流部分材料：ZG20#、1Cr18Ni9Ti、316、316L、CD4MCu

8.型號說明

例：FJX 250

FJX：蒸發循環泵代號

250：葉輪名義直徑【泵體口徑】

二、結構說明

本廠生產的FJX型軸流式蒸發循環泵，有如下特點：

1、轉速低，一般轉速在980r/min以?xún)�，符合結晶工藝要求運行平穩.

2、水力性能優異，效率〉70%高效區寬，抗汽蝕性能好.

3、考慮泵介質流動方向為垂直向下進，水平方向出。水流作用力對泵軸的巨大影響，在泵體內增設了泵軸外套保護裝置。使介質的俯沖作用力轉移到泵體上，從而保證了泵的運行穩定，大大減輕了介質對機械密封作用力的影響，延長了機器封使用壽命。該結構的改進在國內同類產品中邁出了較大的一步。另外泵體采用整體式鑄造剛性好，中間支承結構聯結穩定. 臥式軸流泵無導葉。
4、軸承箱部位為方型長跨距重型結構，穩定性好，承載能力強，運行可靠，與國內同類產品相比安裝方便精確（原國內軸承箱為分體式）。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK（SKF）或國內優質軸承.
5、封軸先進，采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合，外接冷卻沖洗水，改善軸封工作條件，機封壽命長。軸套外圓加大，與國內同類產品相比壁厚加厚變形小.

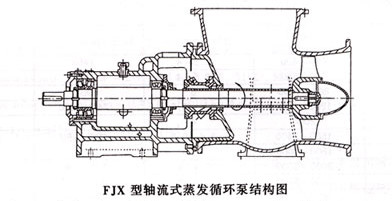

臥式軸流泵(強制循環泵)剖面圖

三、FJX軸流式蒸發循環泵工作原理

FJX軸流泵輸送液體不是依靠葉輪對液體的離心力，而是利用旋轉葉輪葉片的推力使被輸送的液體沿泵軸方向流動。當泵軸由電動機帶動旋轉后，由于葉片與泵軸軸線有一定的螺旋角，所以對液體產生推力(或叫升力)，將液體推出從而沿排出管排出。當液體被推出后，原來位置便形成局部真空，外面的液體在大氣壓的作用下，將沿進口管被吸入葉輪中。只要葉輪不斷旋轉，泵便能不斷地吸入和排出液體。

本廠生產的FJX型軸流泵，揚程高為5米，法蘭標準：6公斤

四、FJX型強制循環泵工作性能表：

型號	葉片角度	流量m3/h	揚程m	轉速r/min	效率%	軸功率N	配用電機KW
FJX-250		300	2.5	980	60	3.4	7.5
FJX-300		520	3	980	62	6.8	11
FJX-350		1350	4	980	65	29.6	37
FJX-450		2200	4	980	68	35.2	55
FJX-500		2650	4	740	70	42	75
FJX-550		4000	4	740	70	62.8	110
FJX-500-1		1800	02.5.4	575	68	28.8	55
		2200	3.7	675	68	32.5	55
		2500	3.6	775	68	36.4	75
		2900	4.6	875	68	53.4	90
		3200	2.4	370	78	26.8	55
FJX-700		3460	2.8	400	78	33.8	75
		3780	3.4	430	78	44.8	90
		4050	3.8	460	78	53.7	110
		4400	4.2	490	78	64.5	132
FJX-800	-4	6142	3.8	500	75	84.3	155
	-2	6790	3.6		76	86.7	155
	0	7400	3.7		77	96.6	160
	2	7815	3.7		76	102.7	185
	4	8417	3.8		75	115.4	185
FJX-900	-4	7850	3	424	79	80.98	155
	-2	8709	3		79	90.1	155
	0	9237	3		80	94.8	160
	2	10290	3.08		79	108.6	185
FJX-1100	-4	9210	3.5	380	76	111.8	185
	-2	10078	3.5		77	132.6	220
	0	11000	3.5		78	134.4	220
	2	11970	3.6		77	151.1	250
	4	12700	3.6		76	162.8	280
